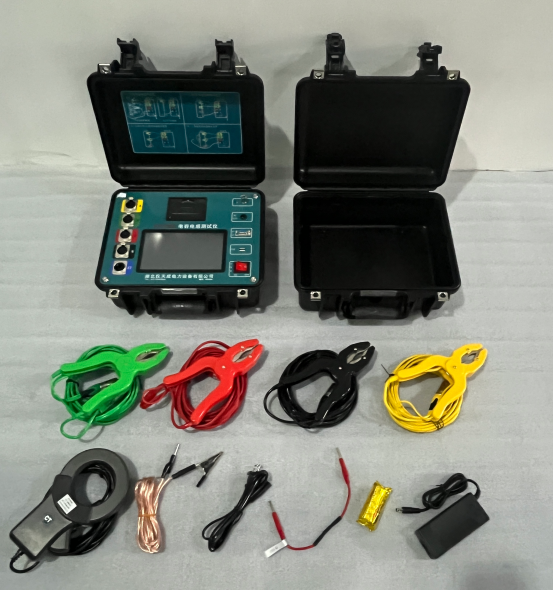

儀天成YTC720S 電容電感測試儀是一款高性能的專用補償電容、電感測試儀。
一、工作原理
無功補償裝置是滿足電力系統無功平衡的重要設備。無功補償成套裝置大量投入配電網使得系統有功與無功實時平衡。無功補償裝置應滿足自動跟蹤、實時補償?shù)囊螅@就不可避免地要頻繁投、切無功補償裝置。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。電容電感測試儀是專門用于無功補償系統的電容器和電抗器的測量。
二、主要特點
l采用高亮7寸彩色液晶屏，顯示清晰，人機界面友好，陽光下可視。
l儀器可在不拆線的情況下，一次接線可完成三相電容器組的電容器測量。
l儀器同時具有電感、電阻、電流測量功能。
l儀器具有完善的過流保護功能。
l內置大容量非易失性存儲器，可存儲512組數據，支持查閱和導出。
l內置高精度時鐘，實時顯示時間。
l具有U盤存儲功能。
l配備內置熱敏打印機，用戶可以通過打印按鍵自行打印測量結果，歷史測試數據也可用打印機打印。
l集成了RS232接口和藍牙，方便數據上傳和操控。
l異頻電源輸出(55Hz)：儀器使用異頻電源輸出進行測試，大大提高了現場的抗干擾能力，可在高強度磁場中進行測試而精度不受影響；異頻電源采用先進的逆變技術，具有軟啟、軟停功能，大大減少對試品的沖擊，更好的保護試品；同時電源輸出采用先進的PID調節算法進行恒流限壓輸出，更加強了測量的精度和穩定性，同時輸出短路也不會損壞儀器。
三、技術參數
◆電容量程 0.1uF～6800uF 電容精度 ±（讀數1%+0.01uF）
◆電感量程 100uH～20H 電感精度 ±（讀數2%+0.01mH）
◆電流量程 10mA～60A 電流精度 ±（讀數1%+0.5mA）
◆電阻量程 50mΩ～20kΩ 電阻精度 ±（讀數2%+1mΩ）
◆分辨率：4位有效數字。
◆主機尺寸：330*280*150mm。
◆主機重量：3.6kg。
◆使用條件
◆環境溫度：－10℃～﹢50℃。
◆環境濕度： ≤85℅RH，不凝露。
◆工作電源：內置鋰電池。
儀天成YTC720S 電容電感測試儀采用高精度、大開口鉗形電流互感器進行電流測量，使用異頻抗干擾電源輸出，測試精度高、數據穩定，是一款高性能的專用補償電容、電感測試儀。
